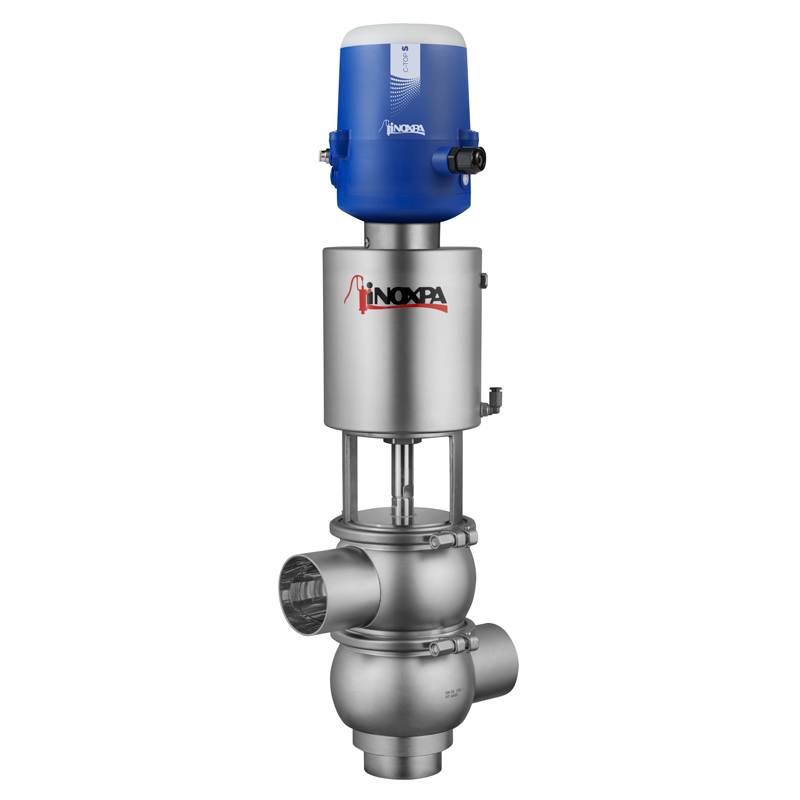

La valvola INNOVA tipo K è una valvola di cambio pneumatica a singola sede per applicazioni sanitarie.
INNOVA K Valvola di Cambio a Singola Sede
Informazioni
INNOVA K Valvola di Cambio a Singola Sede
Progetto e caratteristiche
Disegno secondo EHEDG.
Guarnizione con profilo specifico per assicurare la sua affidabilità in condizioni di lavoro avverse.
Il disegno sanitario della guarnizione permette una pulizia perfetta.
Attuatore pneumatico a semplice effetto.
Montaggio normalmente aperto (NO) con la semplice inversione dell’attuatore pneumatico.
Facile montaggio/smontaggio delle parti interne allentando un morsetto clamp.
Linterna aperta che permette l’ispezione visiva dell’otturazione dell’albero.
Corpo orientabile 360º.
La valvola è autorizzata a incorporare il simbolo della normativa 3-A.
Nota:per eventuali opzioni chiedere quali sono autorizzate dalla normativa 3-A.
Materiali
Parti a contatto con il prodotto 1.4404 (AISI 316L)
Altre parti in acciaio inox 1.4301 (AISI 304)
Guarnizioni EPDM
Finiture superficiali:
Interno Lucido a specchio Ra ≤ 0,8 μm
Esterno Satinato
Grandezze disponibili:
DIN EN 10357 serie A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’
Connessioni Saldare
Documenti
Scheda tecnica v.22 (4)
Scheda tecnica (7)
Quick installation guide v.22 (1)
Quick installation guide (1)
Manuale di istruzioni v.22 (4)
Manuale di istruzioni (7)
Principio di funzionamento
Materiali and Opzioni
Parti a contatto con il prodotto 1.4404 (AISI 316L)
Altre parti in acciaio inox 1.4301 (AISI 304)
Guarnizioni EPDM
Finiture superficiali:
Interno Lucido a specchio Ra ≤ 0,8 μm
Esterno Satinato
Grandezze disponibili:
DIN EN 10357 serie A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’
Connessioni Saldare
Documenti
| Documento N° | 10.240.33.04ES |
| Titolo | Válvula de Simple Asiento de Desvío INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.33.04EN |
| Titolo | Divert Single Seat Valve INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.33.04FR |
| Titolo | Vanne à Simple Siège de Dérivation INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.33.04RU |
| Titolo | Распределительный Односедельный Клапан INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.33.02ES |
| Titolo | Válvula de Simple Asiento de Desvío INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.33.02EN |
| Titolo | Divert Single Seat Valve INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.33.02FR |
| Titolo | Vanne à Simple Siège de Dérivation INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.33.02IT |
| Titolo | Valvola di Cambio a Singola Sede INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.33.02DE |
| Titolo | Einsitventil – Wechselventil INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.33.02RU |
| Titolo | Распределительный Односедельный Клапан INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.33.02CN |
| Titolo | 换向单座阀 INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.30.12MU |
| Titolo | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.30.04MU |
| Titolo | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.30.11ES |
| Titolo | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA N / K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.30.11EN |
| Titolo | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA N / K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.30.11FR |
| Titolo | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA N / K |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.30.11RU |
| Titolo | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБСЛУЖИВАНИЮ И УХОДУ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K |
| Tipo di archivio | |
|
|
| Documento N° | /10.240.30.03ES_revA |
| Titolo | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K |
| Tipo di archivio | |
| Riassunto | La válvula de simple asiento de tipo N es una válvula de cierre que se utiliza para abrir o cerrar secciones de una tubería. La válvula de simple asiento de tipo K es una válvula de cambio para desviar el producto. |
|
|
| Documento N° | 10.240.30.07ES |
| Titolo | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K - ANEXO ATEX |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.30.03EN_revA |
| Titolo | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS INNOVA SINGLE SEAT VALVE - N/K TYPE |
| Tipo di archivio | |
| Riassunto | The type N single-seat valve is a shut-off valve that is used to open or close sections of a pipe. The type K single-seat valve is a divert valve to divert the product. |
|
|
| Documento N° | 10.240.30.07EN |
| Titolo | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTION INNOVA SINGLE SEAT VALVE - N/K TYPE - ANNEX ATEX |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.30.03FR_revA |
| Titolo | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K |
| Tipo di archivio | |
| Riassunto | La vanne à simple siège de type N est une vanne a clapet utilisée pour ouvrir ou fermer des sections d'un conduit. La vanne à simple siège de type K est une vanne de dérivation permettant de dévier le produit. |
|
|
| Documento N° | 10.240.30.07FR |
| Titolo | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K - ANNEXE ATEX |
| Tipo di archivio | |
|
|
| Documento N° | 10.240.30.03RU_revA |
| Titolo | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K |
| Tipo di archivio | |
| Riassunto | В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA N и INNOVA K. |
|
|
| Documento N° | INNOVA K E ACT_AS NC |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA K E ACT_AS NC & C-TOP S |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA K F ACT_AS NC |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA K F ACT_AS NC & C-TOP S |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA K G ACT_AS NC |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA K G ACT_AS NC & C-TOP S |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA K H ACT_AS NC |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA K H ACT_AS NC & C-TOP S |
| Tipo di archivio | .rar |
|
|
