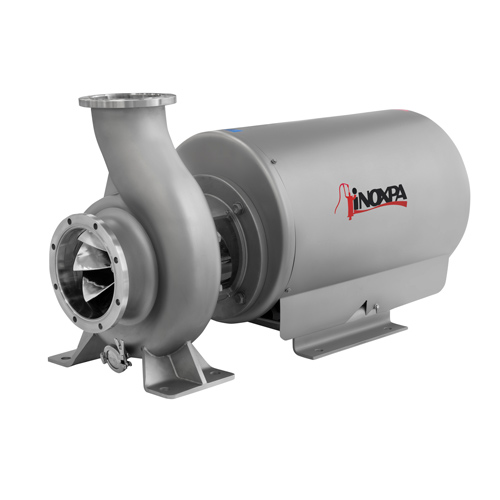

La pompa DIN-FOOD è una pompa centrifuga igienica di grande portata (fino a 1000 m³/h) disegnata per ricoprire una necessità non coperta fino a questo momento nell'industria alimentare e chimico-farmaceutica. Alcune delle sue applicazioni sono processi nell'industria della birra, del latte e bibite in generale, e inoltre nei processi di ultra filtrazione. Si può usare inoltre nell'industria tessile e nei processi speciali dell'industria chimica, cosmetica e farmaceutica.
DIN-FOOD Pompa Centrifuga Igienica
Informazioni
DIN-FOOD Pompa Centrifuga Igienica
Principio di funzionamento
La girante, alloggiata nel corpo, gira solidale con l'albero della pompa. Con questa disposizione, le pale della girante trasmettono energia al fluido sottoforma di energia cinetica e energia di pressione. La pompa non è reversibile per semplice inversione del senso di marcia. Il senso di marcia è orario guardando la pompa dalla parte posteriore del motore.
Progetto e caratteristiche
Corpo con voluta costruito da stampaggio a freddo in lamiera da 8 mm.

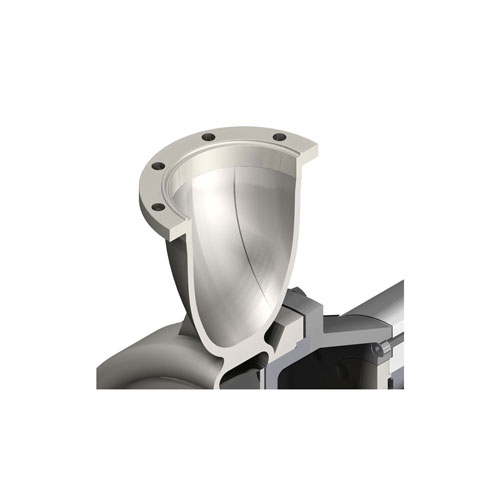

Flange asettiche secondo la norma DIN 11864-2.

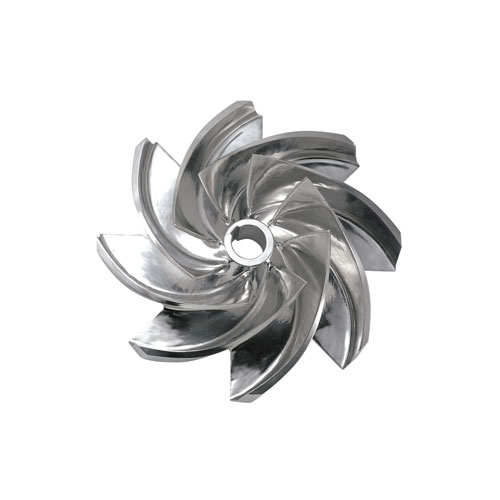

Girante a doppia curvatura con pale posteriori per ridurre la spinta assiale.
Aggiustamento assiale della girante (versione ad asse nudo).

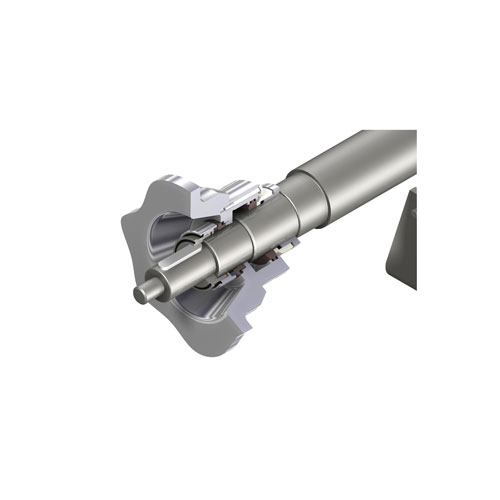

Tenuta meccanica igienico-sanitaria.
Pompa completamente drenabile.
Disegnata secondo i requisiti imposti dalla normativa EHEDG.
Motori IEC B3 (B35 modelli monoblocco) IP55, isolamento classe F.
Materiali
Parti a contatto con il prodotto: AISI 316L
Lanterna e supporto dei cuscinetti: CF8 / GG-22
Guarnizioni: EPDM secondo FDA 177.2600
Tenuta meccanica: SiC/G/EPDM
Finitura superficiale interna: Ra ≤ 0.8
Finitura superficiale esterna: satinata
Opzioni
Costruzione monoblocco per i modelli 250.
Tenuta meccanica in SiC/SiC per prodotti abrasivi.
Tenuta meccanica doppia tipo tandem doppio pressurizzato o refrigerato.
Guarnizioni in FPM e PTFE.
Finitura industriale (DIN-TEX).
Ricopertura motore.
Motori con altre protezioni.
Basamento in acciaio inox.
Disponibile nella versione ATEX.
Documenti
Scheda tecnica (8)
Manuale di istruzioni (8)
Performance curves (1)
Principio di funzionamento
La girante, alloggiata nel corpo, gira solidale con l'albero della pompa. Con questa disposizione, le pale della girante trasmettono energia al fluido sottoforma di energia cinetica e energia di pressione. La pompa non è reversibile per semplice inversione del senso di marcia. Il senso di marcia è orario guardando la pompa dalla parte posteriore del motore.
Materiali and Opzioni
Parti a contatto con il prodotto: AISI 316L
Lanterna e supporto dei cuscinetti: CF8 / GG-22
Guarnizioni: EPDM secondo FDA 177.2600
Tenuta meccanica: SiC/G/EPDM
Finitura superficiale interna: Ra ≤ 0.8
Finitura superficiale esterna: satinata
Costruzione monoblocco per i modelli 250.
Tenuta meccanica in SiC/SiC per prodotti abrasivi.
Tenuta meccanica doppia tipo tandem doppio pressurizzato o refrigerato.
Guarnizioni in FPM e PTFE.
Finitura industriale (DIN-TEX).
Ricopertura motore.
Motori con altre protezioni.
Basamento in acciaio inox.
Disponibile nella versione ATEX.
