VeeValv Valvola a Membrana

  • Valvola a Membrana
  • Valvola a Membrana
  • Valvola a Membrana
  • Valvola a Membrana
  • Valvola a Membrana
  • Valvola a Membrana

Le valvole a membrana con azionamento manuale o pneumatico, sono progettate sopratutto per usi nei processi igienici e asettici dell’industria farmaceutica.

Inoltre questo tipo di valvola è valida per il controllo o la regolazione di portate e/o funzioni di chiusura/apertura.

Discontinued

Informazioni

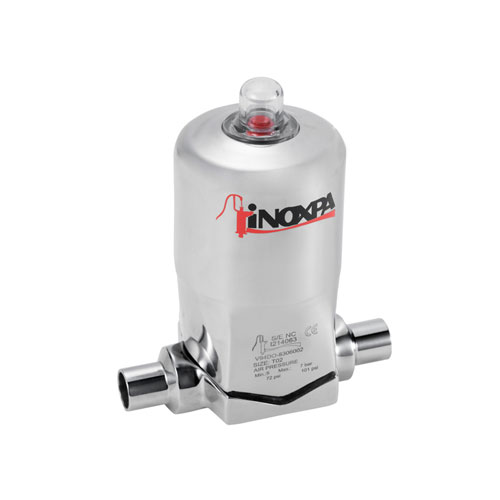

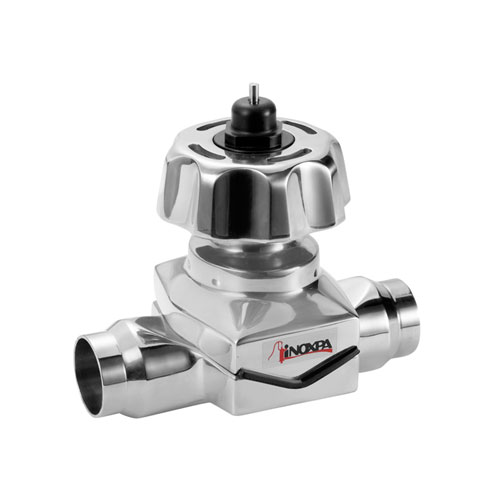

VeeValv Valvola a Membrana

Principio di funzionamento

La membrana regola la chiusura tra il corpo e l’otturatore. Non c’è nessun contatto con l’ambiente esterno e per questo la valvola è adeguata per processi asettici. Mediante la chiusura della valvola, l’otturatore spinge la membrana sulla sede del corpo. Con il movimento dell’otturatore, la membrana si deforma e viene forzata sull’area della sede, nel centro del corpo, chiudendo il passaggio del fluido. La interazione tra l’otturatore e il corpo, previene la compressione eccessiva della membrana.
La valvola può essere azionata manualmente o pneumaticamente e controllata mediante testate di controllo ed elettrovalvole.

Progetto e caratteristiche

Passaggio del fluido senza ostacoli. Alto fattore Kv.
Controllo di compressione della membrana.Attuatore compatto.
Attuatore pneumatico normalmente chiuso (NC) nella versione standard.
Attuatore a tenuta, senza manutenzione (versione in acciaio inossidabile).
Azionamento manuale con limitatore di corsa (eccetto grandezza n.4).
Rilevatore di perdite.Indicatore di posizione.
Intercambiabilità dei componenti.
Maniglia ergonomica.
Tracciabilità dei componenti.

Materiali

Parti in contatto con il prodotto Acciaio inox AISI 316L (1.4404)
Altri parti in acciaio inox Acciaio inox AISI 304 (1.4301)
Parti in plastica PP + 30 GF
Membrana EPDM (secondo FDA 177.2600 e USP Class VI)

Finitura superficiale:
Interna Ra ≤ 0,5 µm
Esterna Lucido a specchio

Grandezze disponibili DN ¼" - DN 2"

Connessioni Saldare e Clamp OD / DIN

Opzioni

Membrana in FPM, VMQ (secondo FDA 177.2600 e USP Class VI) e PTFE / EPDM separati (secondo FDA 177.2600).
Azionamento manuale o pneumatico.
Maniglia in acciaio inox o in plastica.
Otturatore in acciaio inox o in plastica.
Attuatore pneumatico normalmente aperto ( NO ) e doppio effetto.
Attuatore pneumatico con limitatore di corsa.
Attuatore pneumatico con sensore esterno.
Testata di controllo con rilevatori di prossimità ed elettrovalvole.
Valvola di controllo con elettroposizionatore digitale.
Valvola di fondo serbatoio.
Altre connessioni.
Certificati dei materiali e di rugosità.

Documenti

Scheda tecnica (8)
Manuale di istruzioni (8)
Principio di funzionamento
La membrana regola la chiusura tra il corpo e l’otturatore. Non c’è nessun contatto con l’ambiente esterno e per questo la valvola è adeguata per processi asettici. Mediante la chiusura della valvola, l’otturatore spinge la membrana sulla sede del corpo. Con il movimento dell’otturatore, la membrana si deforma e viene forzata sull’area della sede, nel centro del corpo, chiudendo il passaggio del fluido. La interazione tra l’otturatore e il corpo, previene la compressione eccessiva della membrana.
La valvola può essere azionata manualmente o pneumaticamente e controllata mediante testate di controllo ed elettrovalvole.
Materiali and Opzioni

Parti in contatto con il prodotto Acciaio inox AISI 316L (1.4404)
Altri parti in acciaio inox Acciaio inox AISI 304 (1.4301)
Parti in plastica PP + 30 GF
Membrana EPDM (secondo FDA 177.2600 e USP Class VI)

Finitura superficiale:
Interna Ra ≤ 0,5 µm
Esterna Lucido a specchio

Grandezze disponibili DN ¼" - DN 2"

Connessioni Saldare e Clamp OD / DIN

Membrana in FPM, VMQ (secondo FDA 177.2600 e USP Class VI) e PTFE / EPDM separati (secondo FDA 177.2600).
Azionamento manuale o pneumatico.
Maniglia in acciaio inox o in plastica.
Otturatore in acciaio inox o in plastica.
Attuatore pneumatico normalmente aperto ( NO ) e doppio effetto.
Attuatore pneumatico con limitatore di corsa.
Attuatore pneumatico con sensore esterno.
Testata di controllo con rilevatori di prossimità ed elettrovalvole.
Valvola di controllo con elettroposizionatore digitale.
Valvola di fondo serbatoio.
Altre connessioni.
Certificati dei materiali e di rugosità.

Documenti
Documento N° FT.Veelvalv.7_ES
Titolo Válvula de Diafragma VeeValv
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° FT.VeeValv.7_EN
Titolo Diaphragm Valve VeeValv
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° FT.VeeValv.7_FR
Titolo Vanne à Membrane VeeValv
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° FT.VeeValv.7_IT
Titolo Valvola a Membrana VeeValv
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° FT.VeeValv.6_DE
Titolo Membranventil Veevalv
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° FT.VeeValv.6_FI
Titolo Kalvoventtiili VeeValv
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° FT.VeeValv.7_RU
Titolo Диафрагменный Клапан VeeValv
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° FT.VeeValv.7_CN
Titolo 隔膜阀 VeeValv
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.300.30.02ES
Titolo INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VEEVALV ’09
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.300.30.04ES
Titolo INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VEEVALV ’09 - ANEXO ATEX
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.300.30.02EN
Titolo INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS VEEVALV ‘09
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.300.30.04EN
Titolo INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS VEEVALV ‘09 - ANNEX ATEX
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.300.30.02FR
Titolo INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN VEEVALV ’09
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.300.30.04FR
Titolo INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN VEEVALV ’09 - ANNEXE ATEX
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.300.30.02RU
Titolo ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ VEEVALV ’09
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.300.30.02
Titolo MONTAJE Y DESMONTAJE DEL DIAFRAGMA / DIAPHRAGM ASSEMBLY AND DISASSEMBLY / MONTAGE ET DÉMONTAGE DE LA MEMBRANA
Tipo di archivio .pdf
    Download
    • E-mail
