Nell’industria farmaceutica, per il pompaggio di prodotti come acque purifícate (PW), acque per iniettabili (WFI), etc.. sono necessari requisiti molto più spinti che nell’industria alimentare.
PROLAC HCP-WFI Pompa Centrifuga Igienica
Informazioni
PROLAC HCP-WFI Pompa Centrifuga Igienica
Principio di funzionamento
La PROLAC HCP è una gamma di pompe centrifughe monoblocco di disegno igienico, compato ed efficente. E’ costituita principalmente da un corpo costruito per stampaggio a freddo di acciaio inox, girante, tenuta meccanica, coperchio, lanterna ed albero con unione per compressione meccanica con l’albero del motore. Il motore è di tipo standard secondo IEC, è protetto con una ricopertura in lamiera di acciaio inox e dispone di piedi con disegno sanitario regolabili in altezza. Questa pompa è certificata EHEDG, e pertanto è espressamente progettata per permettere il suo lavaggio mediante l’uso di sistemi CIP/SIP senza il bisogno di smontarla.
Progetto e caratteristiche
Partendo dalla base delle pompe centrifughe sanitarie PROLAC HCP, è stata creata la variante HCP-WFI, che aggiunge alla pompa centrifuga PROLAC HCP le opzioni più utilizzate nelle applicazioni farmaceutiche.
Le pompe PROLAC HCP sono delle pompe centrifughe sanitarie ed il loro disegno è stato realizzato secondo i criteri della EHEDG, per questo motivo sono di facile pulizia mediante il normale processo di lavaggio chimico (CIP) e sono adatte ad essere sterilizzate mediante vapore (SIP).
Tenuta meccanica sanitaria, secondo EHEDG, con inserti in materiale duro, per evitare la possibile generazione di residui nel prodotto pompato.
Nel dettaglio i vari supplementi che vengono aggiunti alla configurazione di base della PROLAC HCP:

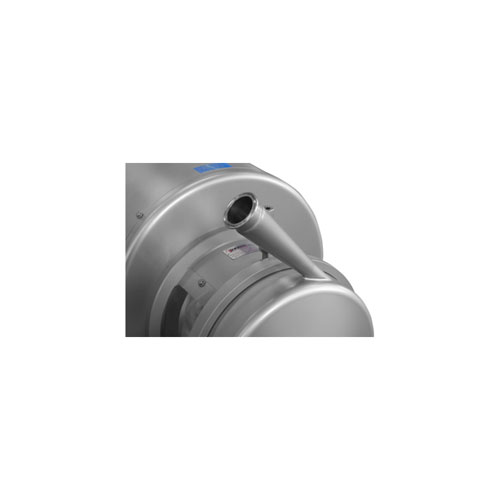

- Bocca di mandata orientata a 45º per evacuare eventuali borse d’aria che possano rimenere nella parte superiore del corpo.
- Parti a contatto con il prodotto con rugosità superficiale RA<0,5 μm.
- Tenuta meccanica semplice in carburo di tungsteno/carburo di silicio.
- Guarnizioni toriche in EPDM, certificate FDA e USP Classe VI.
- Drenaggio nel corpo CLAMP da ½”.
- Connessioni CLAMP OD.
- Certificato dei materiali 3.1 (secondo EN10204).
- Certificato delle guarnizioni 2.1 (secondo EN10204).
- Certificato di rugosità.
Opzioni
Bocca di mandata verticale (0º).
Doppia tenuta meccanica e circuito di refrigerazione con il proprio liquido pompato, con la possibilità di aggiungere diversi accessori (circuito di ricircolo, valvola di ritegno, valvola a membrana…).

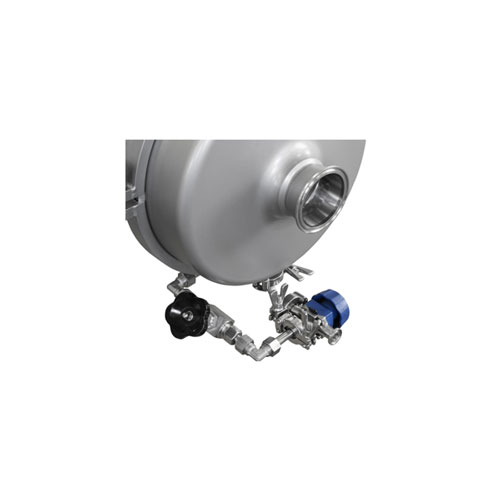

Valvola di drenaggio con diverse configurazioni possibili (valvola a membrana manuale, pneumatica, maniglia inox, maniglia in plastica…).
Certificato di prova idraulica, con punto di lavoro garantito.
Finitura superficiale elettrolucidata.
Documenti
Scheda tecnica (5)
Manuale di istruzioni (6)
Principio di funzionamento
La PROLAC HCP è una gamma di pompe centrifughe monoblocco di disegno igienico, compato ed efficente. E’ costituita principalmente da un corpo costruito per stampaggio a freddo di acciaio inox, girante, tenuta meccanica, coperchio, lanterna ed albero con unione per compressione meccanica con l’albero del motore. Il motore è di tipo standard secondo IEC, è protetto con una ricopertura in lamiera di acciaio inox e dispone di piedi con disegno sanitario regolabili in altezza. Questa pompa è certificata EHEDG, e pertanto è espressamente progettata per permettere il suo lavaggio mediante l’uso di sistemi CIP/SIP senza il bisogno di smontarla.
Materiali and Opzioni
Bocca di mandata verticale (0º).
Doppia tenuta meccanica e circuito di refrigerazione con il proprio liquido pompato, con la possibilità di aggiungere diversi accessori (circuito di ricircolo, valvola di ritegno, valvola a membrana…).
Valvola di drenaggio con diverse configurazioni possibili (valvola a membrana manuale, pneumatica, maniglia inox, maniglia in plastica…).
Certificato di prova idraulica, con punto di lavoro garantito.
Finitura superficiale elettrolucidata.
