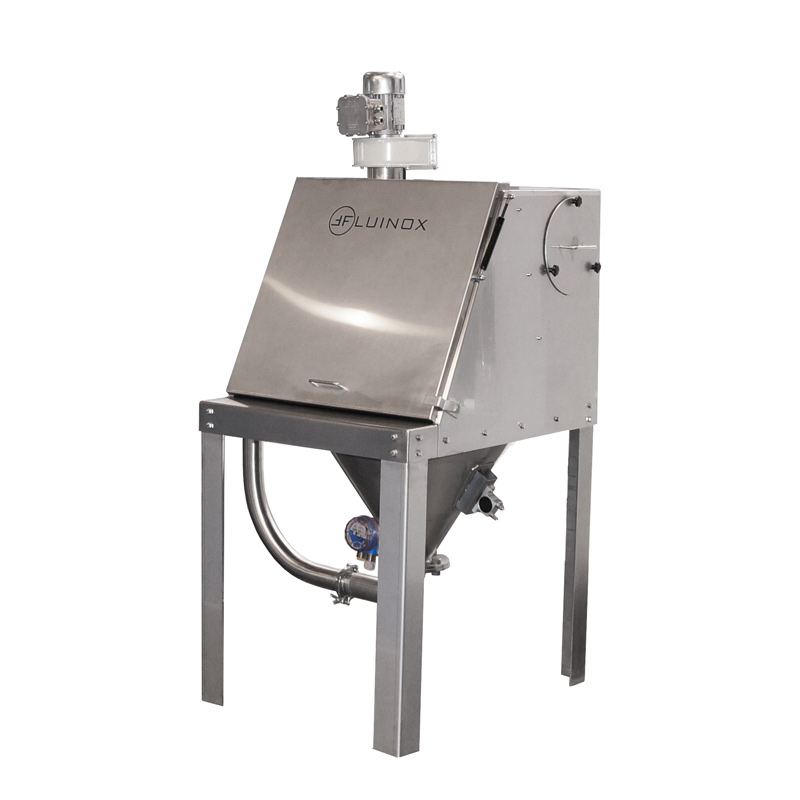

L’impianto Svuotasacchi permette la manipolazione ed il dosaggio manuale in forma ergonomica per l’operatore, di prodotti solidi alimentari come zuccheri, farine, sali, con granulometrie simili, stoccati in sacchi o contenitori prepesati di circa 25 kg.
Si utilizzano per ingredienti minoritari in un processo produttivo.
Permettono l’introduzione di diversi prodotti in una linea di produzione ( multiprodotto ).
Ci sono altre possibili applicazioni oltre al settore alimentare relazionato con qualsiasi tipo di materiale solido in polvere.
Svuotasacchi
Informazioni
Svuotasacchi
Principio di funzionamento
L’impianto si compone di una tramoggia di ricevimento con un sistema di rilevamento della polvere per ridurre la creazione di nubi di polvere durante il carico della stessa.
Il coperchio dispone di una chiusura e di ammortizzatori a modo di sicurezza che impediscono che il coperchio si richiuda in maniera involontaria.
Per facilitare lo svuotamento della tramoggia di ricevimento e il trasporto della materia prima che contiene ai punti di consumo si dispone di un vibratore e di una valvola rotativa, in funzione del prodotto e dell’applicazione dell’impianto si dispone di diverse opzioni e componenti come invio diretto, valvole a farfalla, estrattori e/o setacciatori.
Questi elementi permettono il trasporto sia tramite vuoto che per pressione positiva.
Progetto e caratteristiche
Cilindri pneumatici come sistema di sicurezza per la chiusura del coperchio dell’impianto.
Rete di protezione all’interno dell’impianto.
Ventilatore come sistema di rilevamento polvere con cestello filtrante.
Il cestello filtrante è formato da un filtro in poliestere.
Deflettore in acciaio inox che conduce la nube di polvere generata durante il carico all’interno dello stesso impianto.
Portate svuotasacchi con valvola rotativa o trasporto diretto fino a 3 TN/h.
*Le portate dipendono sempre dal prodotto utilizzato e dalle condizioni dell’installazione.
Tipi di materie prime: farine, amidi, soia, grano, zucchero e sale.
Sensori di livello per solidi.
Vibratore pneumatico per facilitare il trasferimento della materia prima.
Pressurizzazione dei componenti di estrazione sempre che si tratti di materie prime come zucchero e sale.
Materiali
Componenti a contatto con il prodotto AISI 316
Resto delle parti in acciaio inossidabile AISI 304
Protezioni AISI 316
Guarnizioni a contatto con il prodotto Silicone cellulare TR08 FDA
Opzioni
Valvole rotative smontabili e sanitarie.
Setacciatore micron nello scarico dello svuotasacchi.
Sistema di estrazione : collocazione estrattore o setacciatore.
Marcatura ATEX differente dallo standard.
Consultare in caso di altre configurazioni e prodotti.
Documenti
Principio di funzionamento
L’impianto si compone di una tramoggia di ricevimento con un sistema di rilevamento della polvere per ridurre la creazione di nubi di polvere durante il carico della stessa.
Il coperchio dispone di una chiusura e di ammortizzatori a modo di sicurezza che impediscono che il coperchio si richiuda in maniera involontaria.
Per facilitare lo svuotamento della tramoggia di ricevimento e il trasporto della materia prima che contiene ai punti di consumo si dispone di un vibratore e di una valvola rotativa, in funzione del prodotto e dell’applicazione dell’impianto si dispone di diverse opzioni e componenti come invio diretto, valvole a farfalla, estrattori e/o setacciatori.
Questi elementi permettono il trasporto sia tramite vuoto che per pressione positiva.
Materiali and Opzioni
Componenti a contatto con il prodotto AISI 316
Resto delle parti in acciaio inossidabile AISI 304
Protezioni AISI 316
Guarnizioni a contatto con il prodotto Silicone cellulare TR08 FDA
Valvole rotative smontabili e sanitarie.
Setacciatore micron nello scarico dello svuotasacchi.
Sistema di estrazione : collocazione estrattore o setacciatore.
Marcatura ATEX differente dallo standard.
Consultare in caso di altre configurazioni e prodotti.
| Documento N° | FTsolVACIASACOS_ES |
| Titolo | EQUIPO DESCARGADOR VACIASACOS |
| Tipo di archivio | |
|
|
| Documento N° | FTsolBagDumpStation_EN |
| Titolo | UNLOADING STATION BAG DUMP |
| Tipo di archivio | |
|
|
| Documento N° | FTsolSVUOTASACCHI_IT |
| Titolo | IMPIANTO DI SCARICO SVUOTASACCHI |
| Tipo di archivio | |
|
|
