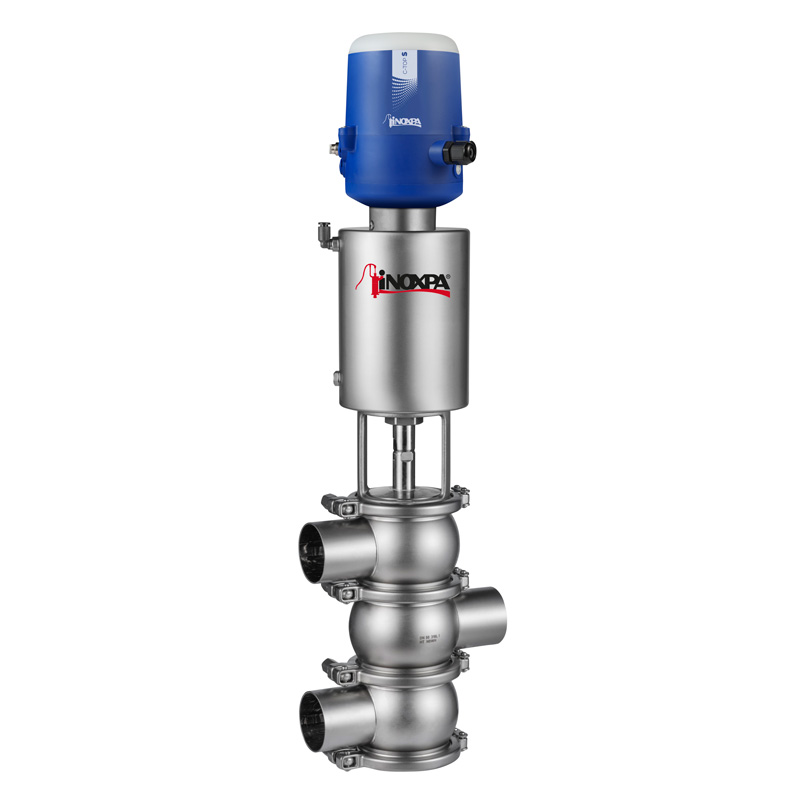

La valvola tipo L è una valvola di cambio pneumatica a singola sede con flusso divergente per applicazioni igieniche. L’otturatore è appositamente progettato per realizzare deviazioni divergenti in quanto la chiusura avviene in senso opposto alla direzione del flusso (ingresso dal corpo centrale e uscita dal corpo superiore o inferiore).
INNOVA L Valvola di Cambio a Singola Sede
Informazioni
INNOVA L Valvola di Cambio a Singola Sede
Progetto e caratteristiche
Montaggio standard con chiusura sul corpo inferiore e deviazione al corpo superiore.
Chiusura sul corpo superiore e deviazione al corpo inferiore con semplice inversione dell’attuatore.
Smontaggio semplice per consentire l'accesso ai componenti interni; basta infatti allentare una fascetta clamp.
L’incastellatura aperta consente di effettuare un’ispezione visiva dell’eventuale otturazione dell'asse.
Corpi orientabili a 360º.
Materiali
Parti a contatto con il prodotto 1.4404 (AISI 316L)
Altre parti in acciaio inox 1.4301 (AISI 304)
Guarnizioni in contatto con il prodotto EPDM
Finiture superficiali:
Interno Lucido Ra ≤ 0,8 μm
Esterno Satinato
Grandezze disponibili
DIN EN 10357 series A DN 25 - DN 100
(precedente DIN 11850 serie 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corrisponde a OD tubo)
Connessioni Saldare
Documenti

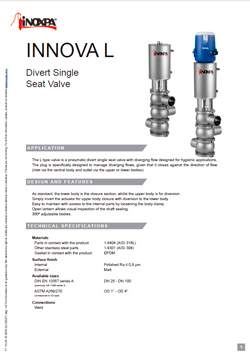

Scheda tecnica v.22 (4)
Scheda tecnica (5)
Quick installation guide v.22 (1)
Quick installation guide (1)
Manuale di istruzioni v.22 (4)
Manuale di istruzioni (3)
Principio di funzionamento
Materiali and Opzioni
Parti a contatto con il prodotto 1.4404 (AISI 316L)
Altre parti in acciaio inox 1.4301 (AISI 304)
Guarnizioni in contatto con il prodotto EPDM
Finiture superficiali:
Interno Lucido Ra ≤ 0,8 μm
Esterno Satinato
Grandezze disponibili
DIN EN 10357 series A DN 25 - DN 100
(precedente DIN 11850 serie 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corrisponde a OD tubo)
Connessioni Saldare
Documenti
| Documento N° | 10.241.33.04ES |
| Titolo | Válvula de Simple Asiento de Desvío INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.33.04EN |
| Titolo | Divert Single Seat Valve INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.33.04FR |
| Titolo | Vanne à Clapet Simple Siège de Dérivation INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.33.04RU |
| Titolo | Распределительный Односедельный Клапан INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.33.02ES |
| Titolo | Válvula de Simple Asiento de Desvío INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.33.02EN |
| Titolo | Divert Single Seat Valve INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.33.02FR |
| Titolo | Vanne à Clapet Simple Siège de Dérivation INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.33.02IT |
| Titolo | Valvola di Cambio a Singola Sede INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.33.02RU |
| Titolo | Распределительный Односедельный Клапан INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.30.06MU |
| Titolo | Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.30.03MU |
| Titolo | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.30.09ES |
| Titolo | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA M / L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.30.09EN |
| Titolo | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA M / L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.30.09FR |
| Titolo | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA M / L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.30.09RU |
| Titolo | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБСЛУЖИВАНИЮ И УХОДУ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA M / L |
| Tipo di archivio | |
|
|
| Documento N° | 10.241.30.01ES_revA |
| Titolo | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA M / L |
| Tipo di archivio | |
| Riassunto | Este manual contiene información sobre la recepción, instalación, operación, montaje, desmontaje y mantenimiento para la válvula INNOVA L |
|
|
| Documento N° | 10.241.30.01EN_revA |
| Titolo | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA M / L |
| Tipo di archivio | |
| Riassunto | This manual contains information about the reception, installation, operation, assembly, disassembly and maintenance of the INNOVA L |
|
|
| Documento N° | 10.241.30.01FR_revA |
| Titolo | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA M / L |
| Tipo di archivio | |
| Riassunto | Ce manuel contient des informations sur la réception, l’installation, l’utilisation, le montage, le démontage et l’entretien des vannes INNOVA L |
|
|
| Documento N° | INNOVA L J ACT_AS NC |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA L J ACT_AS NC & C-TOP S |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA L P ACT_AS NC |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA L P ACT_AS NC & C-TOP S |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA L S ACT_AS NC |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA L S ACT_AS NC & C-TOP S |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA L W ACT_AS NC |
| Tipo di archivio | .rar |
|
|
| Documento N° | INNOVA L W ACT_AS NC & C-TOP S |
| Tipo di archivio | .rar |
|
|
